ÖZEL PROSES EKİPMAN İMALATLARI
| Başlangıç | Bitiş | Proje Adı | Proje Kapsamı |
|---|---|---|---|
| 2017 | 2017 | SO2 GAZ YIKAMA KULESİ İMALATI | Bu proje kapsamında, Ø1300 x 6591mm ölçülerinde 1 adet SS 904L/Hastelloy C-276 kalite dikey tip proses tankı imal edilmiştir. |

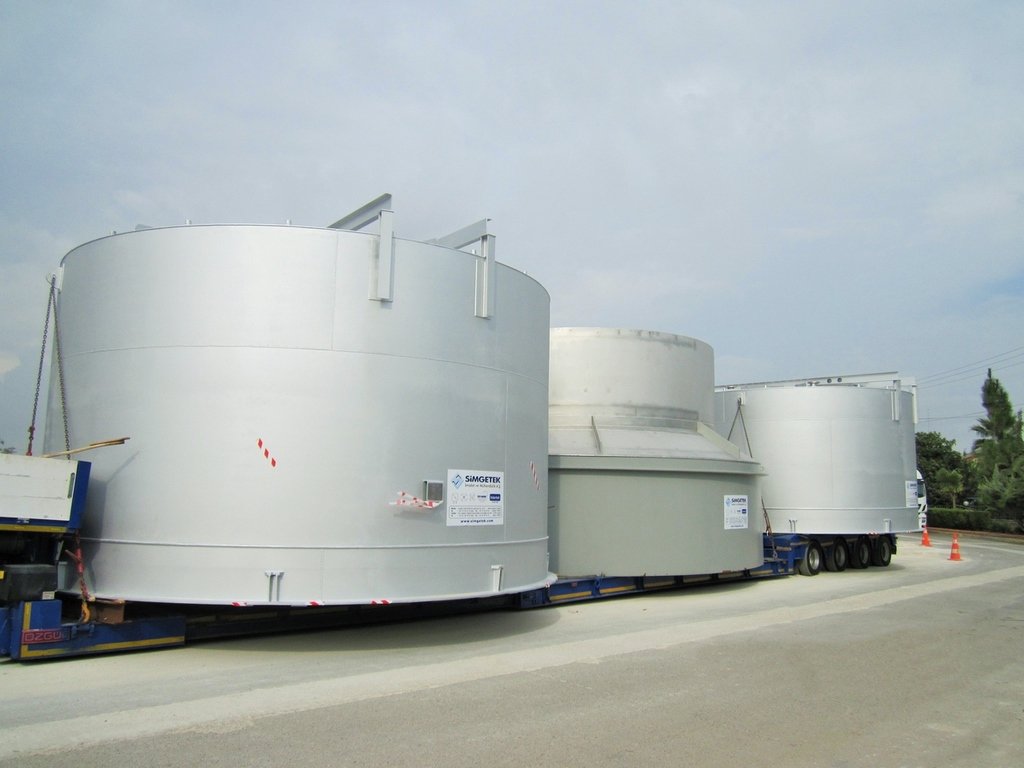

| 2017 | 2018 | ETİ BAKIR GÜBRE FABRİKASI,FOSFORİK ASİT TESİSİ/ MARDİN, MAZIDAĞI, TÜRKİYE THICKENER VE SU TANKLARI İMALAT VE MONTAJ İŞLERİ |

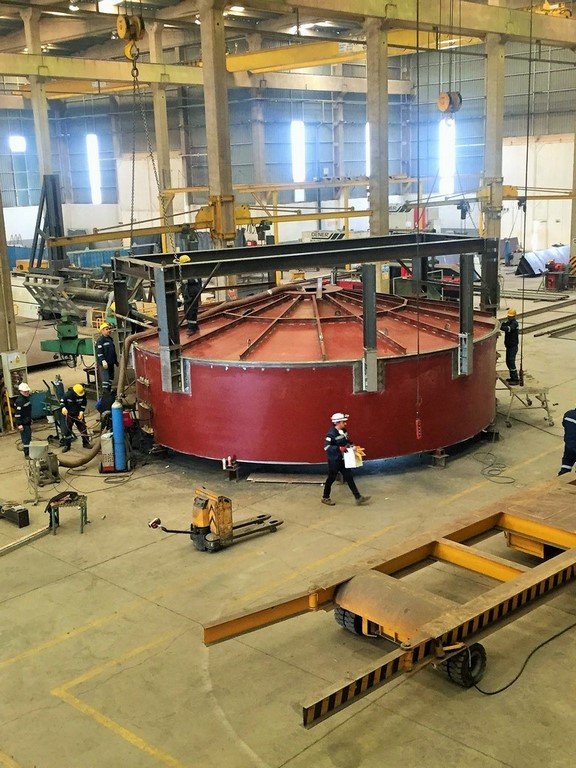

Bu proje kapsamında; 1 adet 650m3 SA-516 Gr.70 + RLCS PAP FEED TANK (Ø8500 x 12000mm - 40 ton) 1 adet 650m3 SA-516 Gr.70 + RLCS THICKENER FEED TANK (Ø8500 x 12000mm - 40 ton) 1 adet 200m3 S235JR PROCESS WATER TANK (Ø6000 x 7100mm - 9 ton) 1 adet S355J2 THICKENER (Ø20000 x 6750mm - 47ton) Fosforik Asit Tesisinde (PAP) kullanılmak üzere toplam ağırlığı 136 ton olan 4 adet proses tankı imal edilmiştir. SİMGETEK kapsamında yapılan işler genel olarak; API 650 standartına uygun şekilde dizayn hesaplarının yapılması, detay mühendislik çalışmaları, imalata yönelik resimlerin hazırlanması, projeye ait bütün çelik malzemelerin temin edilmesi, imalat ve saha montajı ve saha testleri olarak tanımlanabilir. |

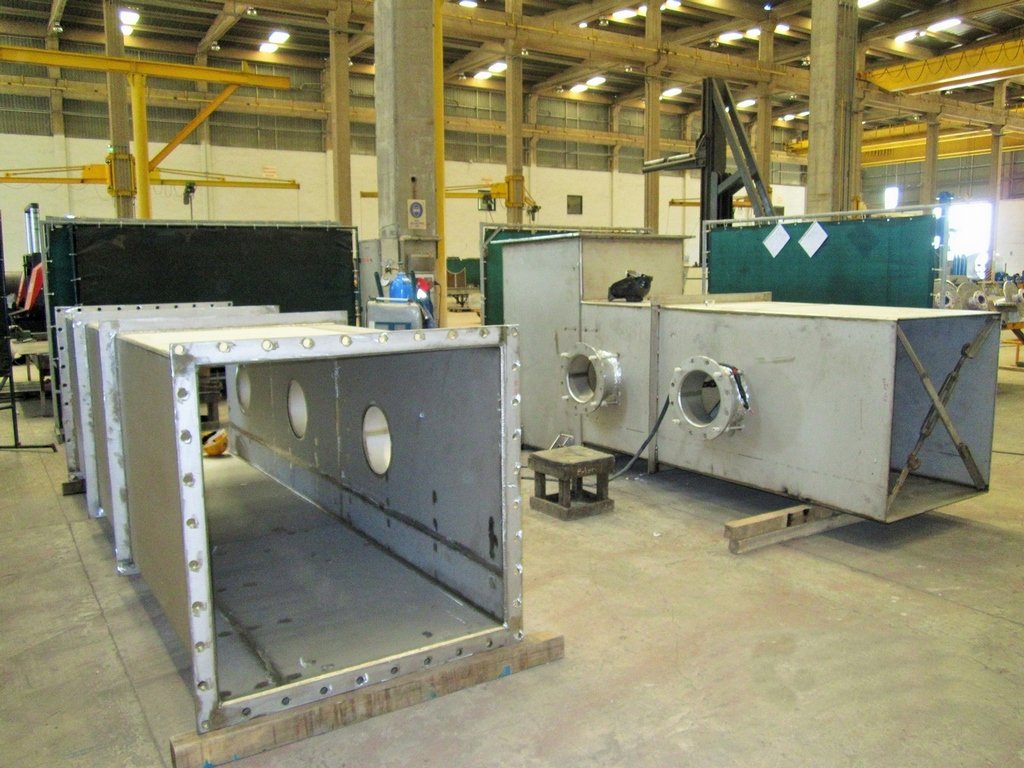

| 2016 | 2018 | ETİ BAKIR FOSFORİK ASİT TESİSİ/ MARDİN, MAZIDAĞI, TÜRKİYE ÖZEL PASLANMAZ ÇELİK PARÇALAR, METAL BESLEME HUNİLERİ (HOPPER) VE KONSANTRE BAĞLANTI BORULARI VE KANALLARI İMALAT VE MONTAJ İŞLERİ |

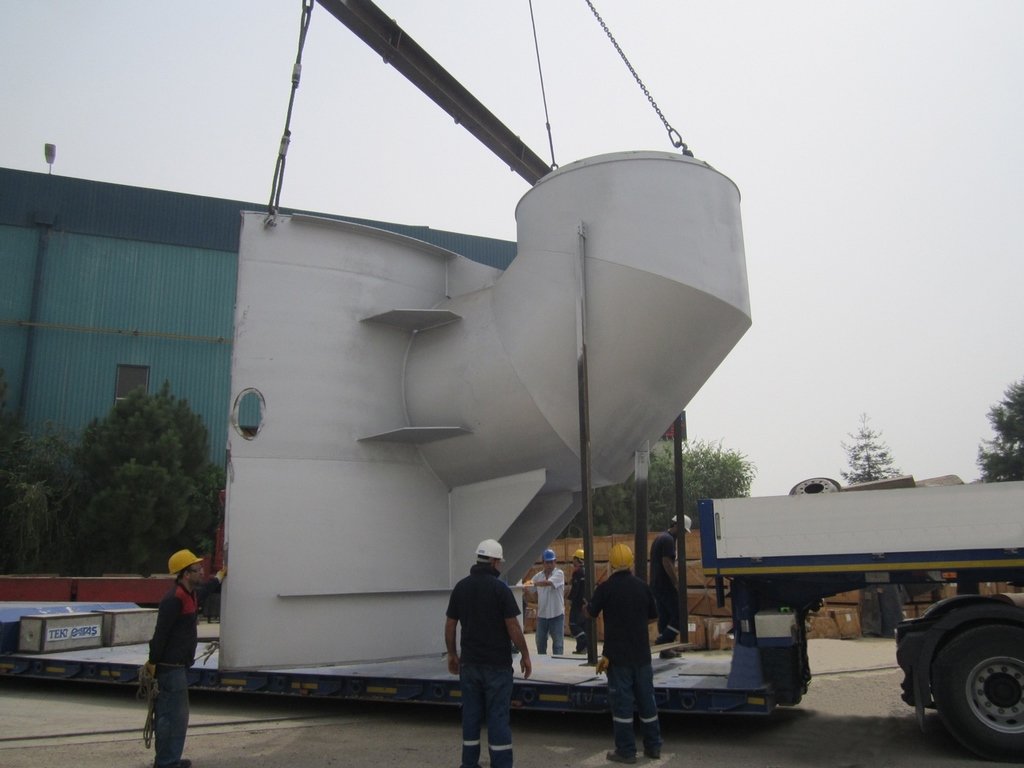

Bu proje kapsamında; 1 adet SS 904L DIHYDRATE CAKE HOPPER (5300 x 5100 x 5120mm , Toplam Ağırlık: 17 ton) 1 adet SS 904L CLOTH WASH HOPPER (5250 x 4500 x 2835mm , Toplam Ağırlık: 6 ton)Fosforik Asit Tesisinde (PAP) kullanılmak üzere toplam ağırlığı 23 ton olan 2 adet SS 904L hopper imal edilmiş ve saha da montajı yapılmıştır. SİMGETEK kapsamında yapılan işler genel olarak; dizayn hesaplarının yapılması (ASME Sec.VIII Div.1 veya FEA), detay mühendislik çalışmaları, imalata yönelik resimlerin hazırlanması, projeye ait bütün çelik malzemelerin temin edilmesi, imalat ve saha montajı ve saha testleri olarak tanımlanabilir. Yukarı da belirtilen ekipman imalatlarına ilave olarak; 132 ton karbon çelik (SA-516 Gr.70 + RLCS), 17 ton SS 904L ve 1 ton Hastelloy C276 olmak üzere toplam da 1500 ton şut, kanal ve özel boru bağlantı parçaları imal edilerek sahada monte edilmiştir. |
| 2015 | 2018 | ETİ BAKIR GÜBRE FABRİKASI,SÜLFÜRİK ASİT TESİSİ/ MARDİN, MAZIDAĞI, TÜRKİYE EKİPMAN, GAZ KANALLARI VE ŞUTLARİMALAT VE MONTAJ İŞLERİ |

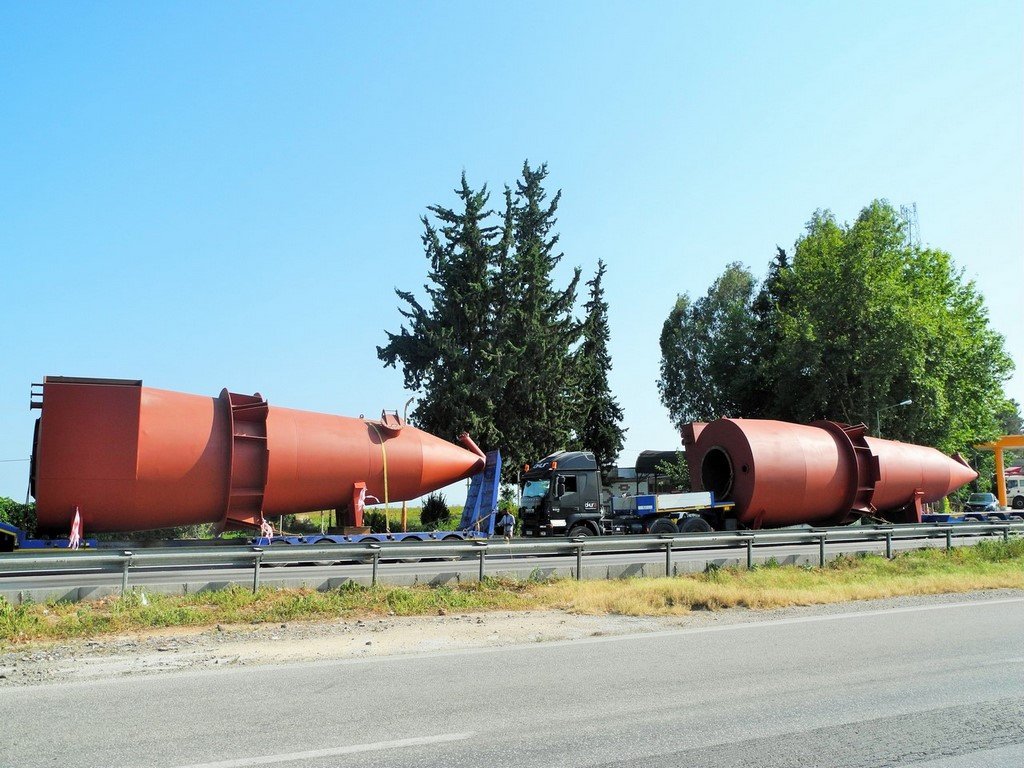

Bu proje kapsamında; 1 adet S235JR/SS 316L PLANT STACK (Ø3248 x 79169mm , Toplam Ağırlık: 150ton) 4 adet S235JR FEED BIN (3020 x 3020 x 13480mm , Toplam Ağırlık: 48 ton/ad.) 4 adet P265GH WHB CYCLONES (Ø4270 x 140900mm , Toplam Ağırlık: 19 ton/ad.) 1 adet S235JR EMERGENCY WATER TANK (Ø2600 x 5600mm , Toplam Ağırlık: 5 ton) 1 adet P355GH/SS 304 BOILER FEED WATER TANK (Ø4000 x 18000mm , Toplam Ağırlık: 38 ton)1 adet P265GH MIXING POT (Ø4600 x 6180mm , Toplam Ağırlık: 11 ton) Sülfürik Asit Tesisinde (SAP) kullanılmak üzere toplam ağırlığı 472 ton, 6 farklı tip toplam 12 adet ekipman imal edilmiştir. SİMGETEK kapsamında yapılan işler genel olarak; dizayn hesaplarının yapılması (ASME Sec.VIII Div.1 veya FEA), detay mühendislik çalışmaları, imalata yönelik resimlerin hazırlanması, projeye ait bütün çelik malzemelerin temin edilmesi, imalat ve saha montajı ve saha testleri olarak tanımlanabilir. Yukarı da belirtilen ekipman imalatlarına ilave olarak, Sülfürik Asit (SAP) ve Kavurucu (Roasting Plant) Tesisinde kullanılmak üzere 232 ton karbon çelik (S235JR ve P265GH), 13 ton 16Mo3 ve 125 ton paslanmaz çelik (SS 316L ve SS 321) olmak üzere toplam da 370 ton şut ve kanal imalatı ve montajı yapılmıştır. |
| 2015 | 2018 | ETİ BAKIR GÜBRE FABRİKASI,FOSFORİK ASİT TESİSİ/ MARDİN, MAZIDAĞI, TÜRKİYE BASINÇLI PROSES EKİPMANLARI İMALAT VE MONTAJ İŞLERİ |
Bu proje kapsamında; 1 adet SA-516 Gr.70 + RLCS FLASH COOLER PRE-CONDENSER (Ø1818 x 9150mm , Toplam Ağırlık: 6 ton/ad.) 1 adet SA-516 Gr.70 + RLCS FLASH COOLER CONDENSER (Ø1818 x 9950mm , Toplam Ağırlık: 7 ton/ad.) 1 adet SA-516 Gr.70 + RLCS LOW LEVEL FLASH COOLER (Ø7734 x 16092mm , Toplam Ağırlık: 89 ton/ad.) 1 adet SA-516 Gr.70 + RLCS DIHYDRATE FILTER CONDENSER (Ø1218 x 5050mm , Toplam Ağırlık: 3 ton/ad.) 1 adet SA-516 Gr.70 + RLCS DIHYDRATE FILTER ACID TRAP (Ø3218 x 6650mm , Toplam Ağırlık: 7 ton/ad.) 2 adet SA-516 Gr.70 + RLCS FLUORINE ABSORPTION TOWER (Ø1618 x 15050mm , Toplam Ağırlık: 12 ton/ad.) 2 adet SA-516 Gr.70 + RLCS CONCENTRATION CONDENSER (Ø2518 x 12400mm , Toplam Ağırlık: 11 ton/ad.) 2 adet SA-516 Gr.70 + RLCS EVAPORATOR (Ø6838 x 10390mm , Toplam Ağırlık: 57 ton/ad.) 2 adet SS 316L CONDENSATE RECEIVER (Ø1012 x 3545mm , Toplam Ağırlık: 1 ton/ad.) 2 adet SA-516 Gr.70 + RLCS FLUORINE SCRUBBER SEAL TANK (Ø2210 x 3106mm , Toplam Ağırlık: 3 ton/ad.) 2 adet SA-516 Gr.70 + RLCS/SS 904L TORPEDO (Ø1422 x 7830mm , Toplam Ağırlık: 8 ton/ad.) 1 adet SS 304L DEFOAMER TANK (Ø1510 x 2550mm , Toplam Ağırlık: 1 ton/ad.) 1 adet S355JR FILTER SUPPORT (Ø900 x 5025mm , Toplam Ağırlık: 3 ton/ad.) Fosforik Asit Tesisinde (PAP) kullanılmak üzere toplam ağırlığı 300 ton olan 13 farklı tip toplam 19 adet ekipman imal edilmiştir. SİMGETEK kapsamında yapılan işler genel olarak; dizayn hesaplarının yapılması (ASME Sec.VIII Div.1 veya API 650), detay mühendislik çalışmaları, imalata yönelik resimlerin hazırlanması, projeye ait bütün çelik malzemelerin temin edilmesi, imalat ve saha montajı ve saha testleri olarak tanımlanabilir. |
| 2015 | 2017 | ETİ BAKIR GÜBRE FABRİKASI, SÜLFÜRİK ASİT TESİSİ/ MARDİN, MAZIDAĞI, TÜRKİYE EKİPMAN İMALAT VE MONTAJ İŞLERİ |

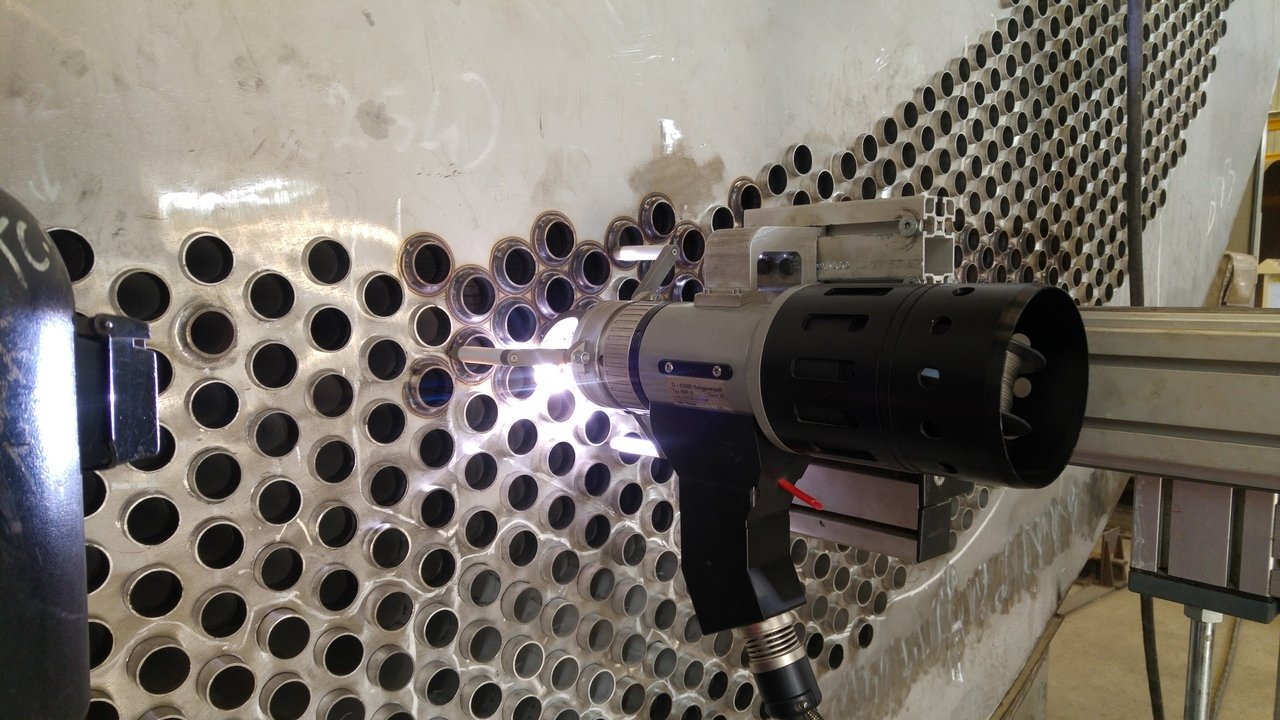

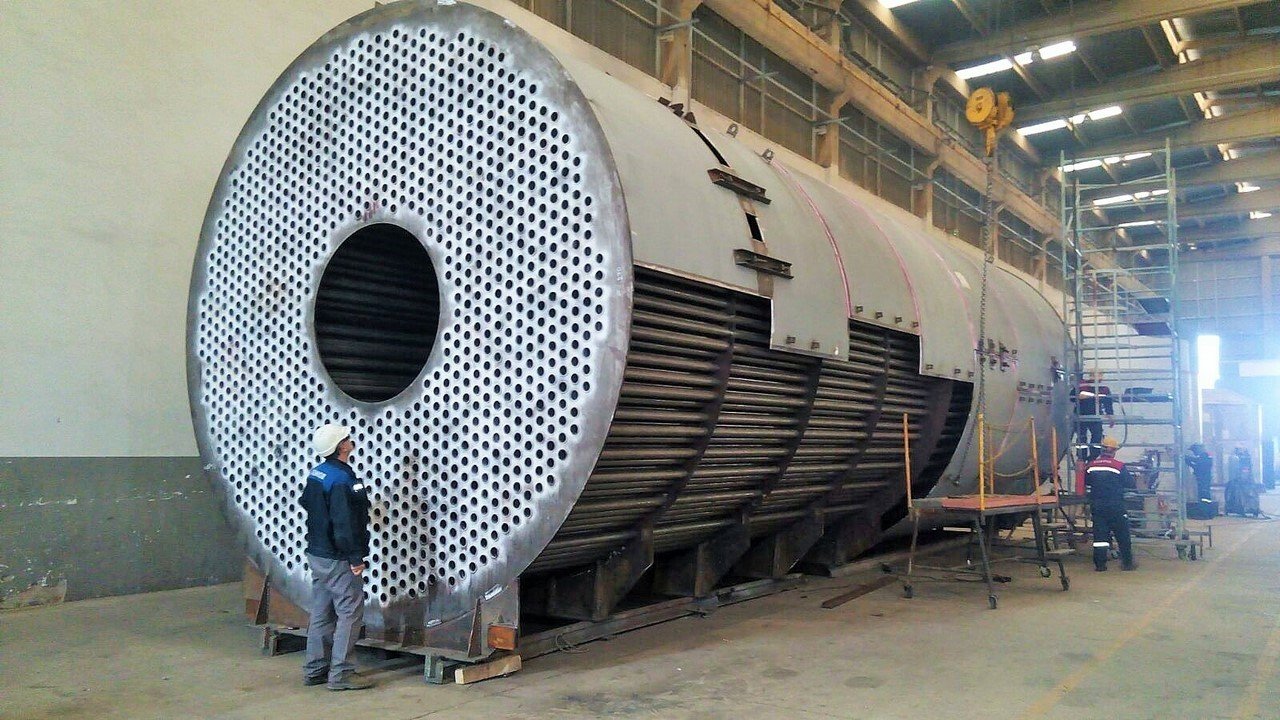

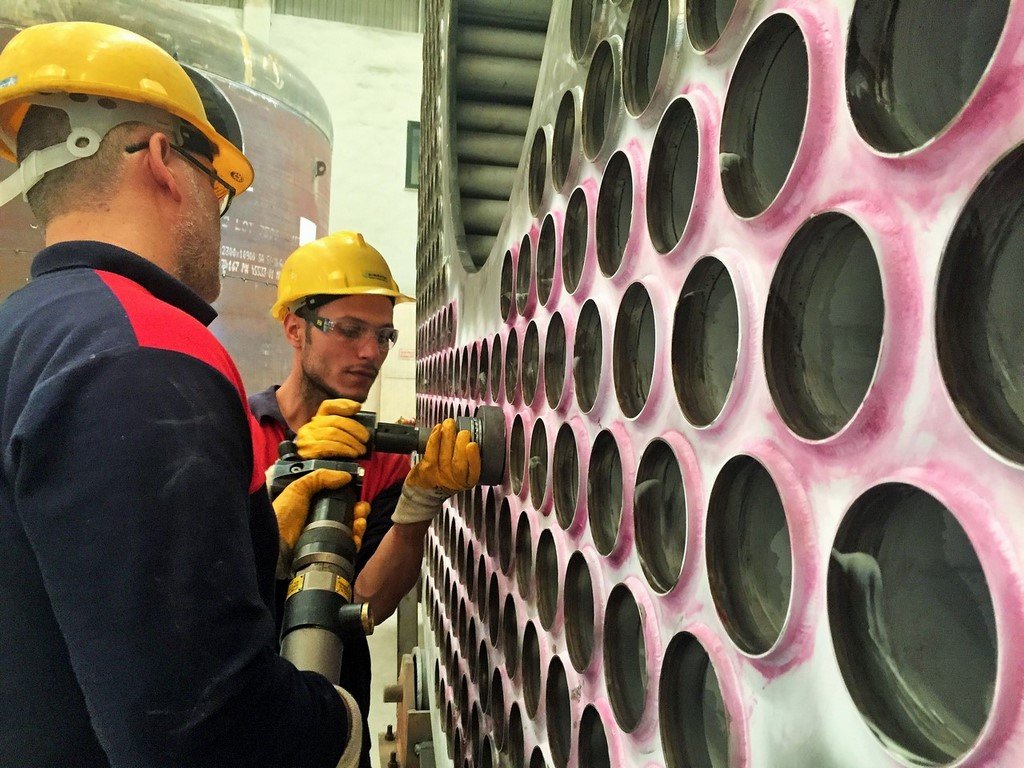

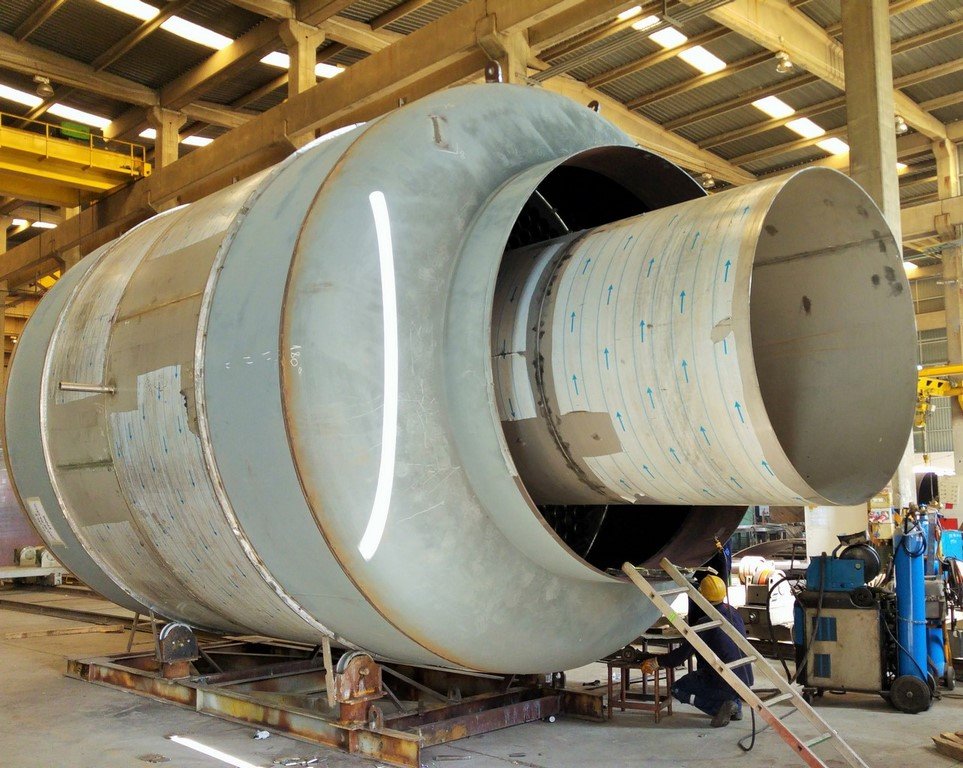

Bu proje kapsamında; 1 adet SS 321/P265GH COLD HEAT EXCHANGER Ø4866 x 24360mm, 1138 adet Ø76.1x2.9 L:13670mm 16Mo3 borulu - Toplam Ağırlık: 130 ton) 1 adet SS 321H INTERNAL HEAT EXCHANGER Ø6050 x 6021mm, 3634 adet Ø38x2 L:4445mm SS 321H borulu - Toplam Ağırlık: 43 ton) 1 adet SS 321/P265GH COLD RE-HEAT EXCHANGER Ø5662 x 23456mm, 4494 adet Ø42.4x2.6 L:14570mm SS 321 borulu - Toplam Ağırlık: 224 ton) 1 adet SS 316L CORD HEAT EXCHANGER (Ø4120 x 7934mm, 450 adet Ø114.3x2.3 L:2770mm SS 316L borulu - Toplam Ağırlık: 21 ton) 1 adet SS 321/16Mo3 INTERMEDIATE HEAT EXCHANGER (Ø3966 x 13615mm, 388 adet Ø114.3x2.3 L:4860mm 16Mo3 borulu - Toplam Ağırlık: 36 ton) 1 adet SS 321/SS 321H CONVERTER (Ø13924 x 28578mm - Toplam Ağırlık: 387 ton) 1 adet SS 316L/S235JR DRYING TOWER (Ø7924 x 15548mm - Toplam Ağırlık: 66 ton) 1 adet SS 316L/S235JR FINAL ABSORBTION TOWER (Ø8814 x 22060mm - Toplam Ağırlık: 70 ton) 1 adet SS 316L/S235JR INTERMEDIATE ABSORBTION TOWER (Ø9814 x 25180mm - Toplam Ağırlık: 76 ton) 1 adet SS 310S/S235JR VENTURI (Ø3440 x 16581mm - Toplam Ağırlık: 20 ton) 1 adet Edmeston SX/S235JR HEROS PUMP TANK (Ø6570 x 4259mm - Toplam Ağırlık: 18 ton) 1 adet SS 316L/S235JR IAT PUMP TANK (Ø5670 x 3685mm - Toplam Ağırlık: 12 ton) 1 adet SS 316L/S235JR DILUTION PUMP TANK (Ø2366 x 2845mm - Toplam Ağırlık: 3 ton) 1 adet SS 316L/S235JR DT PUMP TANK (Ø5574 x 3685mm - Toplam Ağırlık: 13 ton) 1 adet SS 316L/S235JR FAT PUMP TANK (Ø5020 x 3685mm - Toplam Ağırlık: 11 ton) Sülfürik Asit Tesisinde (SAP) kullanılmak üzere toplam ağırlığı 1130 ton olan 15 farklı tip ekipman imal edilmiştir. SİMGETEK kapsamında yapılan işler genel olarak; detay mühendislik çalışmaları, imalata yönelik resimlerin hazırlanması, projeye ait bütün çelik malzemelerin temin edilmesi, imalat ve saha montajı ve saha testleri olarak tanımlanabilir. Temin kapsamında yer alan eşanjörlerin tamamı, fabrikada tek parça imal edilerek sahaya nakledilmiştir. |
| 2013 | 2014 | TOROS SAMSUN İŞLETMESİ YATIRIM PROJESİ/ SAMSUN, TÜRKİYE EKİPMAN İMALATI |
Bu proje kapsamında, 1100x1100 ölçülerinde, 4,5 ton ağırlığında 1 adet SS 904L kalite GRANULATOR PRE SCRUBBER imal edilmiştir. |
| 2011 | 2013 | FOSFORİK ASİT TESİSİ/ ÜRDÜN, ESHİDİYA BASINÇLI TANK ÖN İMALAT VE İMALATLARI |
Bu proje kapsamında; 2 adet LOW LEVEL FLASH COOLER (Ø8000 x 17450mm - 108 ton/ad.) 2 adet DIHYDRATE FILTER ACID TRAP (Ø4200 x 8900mm - 14 ton/ad.) 4 adet EVAPORATOR (Ø8000 x 13217mm - 97 ton/ad.) 4 adet EVAPORATOR SEPARATOR (Ø3576 x 7321mm - 30 ton/ad.) 4 adet FLUORINE SCRUBBER DROPLET SEPARATOR (Ø3554 x 8190mm - 23 ton/ad.) olmak üzere ASME Sec.VIII Div.1'e uygun şekilde dizayn edilen toplam 16 adet SA-516 Gr.70 kalite proses tankı imal edilmiştir. |
| 2011 | 2012 | RTB BOR- SÜLFÜRİK ASİT TESİSİ/ SIRBİSTAN PROSES TANK İMALATLARI |
Bu proje kapsamında; 1 adet ABSORBING TOWERS PUMP TANK (Ø3100 x 15540mm - 26 ton) 1 adet CROSSFLOW STRIPPER TOWER (Ø2300 x 10035mm - 8 ton) 1 adet DRYING TOWER (Ø6500 x 14280mm - 44 ton) 1 adet DRYING TOWER PUMP TANK (Ø3100 x 9240mm - 16 ton) 1 adet FINAL ABSORBING TOWER (Ø5500 x 20815mm - 42ton) 1 adet INTERPASS ABSORBING TOWER (Ø5600 x 20600mm - 42ton) 1 adet PRODUCT ACID PUMP TANK (Ø3500 x 4375mm - 7ton) olmak üzere toplam ağırlığı 185 ton olan 7 adet SA-516 Gr.70 kalite proses tankı komple veya parçalı olarak imal edilmiştir. |
| 2010 | 2011 | SUBBA VE LUHAIS PETROL SAHASI/ IRAK SEPARATOR VE GAS SCRUBBER İMALATLARI |
Bu proje kapsamında; 2 adet 1st STAGE PRODUCTION SEPARATORS (Ø3048 x 10914mm - 20 ton/ea.) 2 adet 1st STAGE PRODUCTION SEPARATORS (Ø2438 x 10785mm - 25 ton/ea.) 2 adet 1st STAGE PRODUCTION SEPARATORS (Ø3048 x 11052mm - 39 ton/ea.) 3 adet MP COMPRESSOR SUCTION SCRUBBERS (Ø1524 x 6245mm - 3.5 ton/ea.) 3 adet LP COMPRESSOR SUCTION SCRUBBERS (Ø914 x 3833mm - 1.5 ton/ea.) 1 adet DEHIYDRATION UNIT INLET SCRUBBER (Ø1219 x 4012mm - 4 ton) 6 adet TANK BLOWER SUCTION SCRUBBERS (Ø324 x 2278mm - 0.25 ton/ea.) 6 adet BOOSTER BLOWER SUCTION SCRUBBERS (Ø610 x 2409mm - 0.75 ton/ea.) 1 adet DEHIYDRATION UNIT INLET SCRUBBER (Ø1219 x 4716mm - 4 ton) 1 adet MP COMPRESSOR FEED GAS SEPARATOR (Ø1829 x 6339mm - 4 ton) 2 adet FUEL GAS KO DRUM (Ø610 x 2759mm - 0.75 ton/ea.) 1 adet LP COMPRESSOR FEED GAS SEPARATOR (Ø1524 x 6237mm - 3.5 ton) 3 adet LP COMPRESSOR SUCTION SCRUBBERS (Ø914 x 3833mm - 1.5 ton/ea.) 3 adet MP COMPRESSOR SUCTION SCRUBBERS (Ø914 x 4436mm - 1.5 ton/ea.) 1 adet GAS TRANSFER PIPELINE INLET SCRUBBER (Ø914 x 3841mm - 2 ton) 1 adet DEHYDRATION UNIT INLET SCRUBBER (Ø1372 x 5354mm - 4.5 ton) 1 adet LP COMPRESSOR FEED GAS SEPARATOR (Ø1524 x 6245mm - 3.5 ton) 1 adet GAS TRANSFER PIPELINE INLET SCRUBBER (Ø1524 x 6297mm - 7 ton) 1 adet MP COMPRESSOR FEED GAS SEPARATOR (Ø1829 x 6399mm - 5 ton) olmak üzere SUBBA ve LUHAIS petrol sahaların da kullanılmak üzere toplam ağırlığı 237 ton olan 19 farklı tip toplam da 41 adet basınçlı tank ve proses ekipmanı imal edilmiştir. SİMGETEK kapsamında yapılan işler genel olarak; ASME Sec.VIII Div.1'e göre dizayn hesaplarının yapılması, detay mühendislik çalışmaları, imalata yönelik resimlerin hazırlanması, projeye ait bütün çelik malzemelerin temin edilmesi, imalat ve fabrika testleri olarak tanımlanabilir. Proje kapsamında yer alan basınç tankların tamamı ASME U-Stamp'li imal edilmiştir. |
| 2010 | 2010 | HP FLARE KO DRUM VE LP FLARE KO DRUM İMALATI | Bu proje kapsamında; 1 adet HP FLARE KO DRUM (Ø3500 x 10450mm - 28 ton) 1 adet LP FLARE KO DRUM (Ø1700 x 5900mm - 5 ton) olmak üzere ASME Sec.VIII Div.1'e uygun şekilde dizayn edilen ASME U-Stamp'li 2 adet SA-516 Gr.70 kalite basınçlı tank imal edilmiştir. |
| 2007 | 2008 | SÜLFÜRİK ASİT TESİSİ/ MOA, KÜBA PROSES TANK İMALATLARI |
Bu proje kapsamında; 1 adet ACID PUMP TANK (Ø3100 x 14000mm - 20 ton) 1 adet DRYING TOWER (Ø6200 x 14260mm - 36 ton) 1 adet INTERPASS ABSORBING TOWER (Ø5800 x 21130mm - 49 ton) 1 adet FINAL ABSORBING TOWER (Ø5800 x 21130mm - 42 ton) 1 adet SULPHUR FURNACE (Ø4700 x 14000mm - 102ton) 1 adet PLANT STACK (Ø2500 x 50000mm - 46ton)olmak üzere toplam 6 adet SA-516 Gr.70 / SS 316L kalite proses tankı komple veya parçalı olarak imal edilmiştir. |
| 2006 | 2007 | HP STEAM DRUM İMALATLARI | Bu proje kapsamında, Ø2100 x 12484mm ölçülerinde, yaklaşık ağırlığı 35 ton olan P355GH kalite 3 adet P355GH HP STEAM DRUM imal edilmiştir.Konu tanklar, imalatı müteakip tek parça ısıl işleme sokulmuştur. |
